Как установить автоматику на откатные ворота

Откатные ворота являются одной из самых популярных конструкций для въезда на территорию любого объекта. Они используются как в гражданском строительстве, так и на промышленных/коммерческих объектах. Причиной тому – экономия места, откатные ворота не требуются свободного пространства внутри или снаружи. Но механические откатные ворота – это прошлый век. Сегодня актуальны автоматические конструкции. И установить привод автоматики откатных ворот можно своими руками.

Выбираем привод

Прежде чем начинать установку, нужно выбрать и приобрести привод. От того, насколько ответственно вы подойдете к этому выбору, зависит насколько надежной получится в итоге вся система автоматики.

Чтобы выбрать привод, нужно оценить ряд факторов его будущей эксплуатации.

• Интенсивность работы. В характеристиках каждого привода указана интенсивность, которая может измеряться в циклах в час, циклах в сутки или в процентах. Интенсивность в 50% соответствует средней нагрузке и будет вполне достаточной для жилого дома. А вот для коммерческого или промышленного объекта, где на территорию постоянно проезжают машины и техника, лучше выбрать модель со 100% интенсивностью.
• Площадь полотна. Указывает, на работу с воротами какого размера рассчитан привод.
• Максимальный вес ворот. Оцените, сколько весят ваши ворота или будут весить, если вы монтируете их с нуля. Каждый привод рассчитан на определенный предел веса. Если вы его превысите, работать устройство может и будет – но не долго и не очень качественно.
• Скорость. От этого параметра заисит насколько долго вы будете ждать у въезда, пока створка откроется. Указывается в м/с, а у некоторых в см/с или даже в мм/с.

Определив эти три характеристики ваших ворот, вы сможете подобрать в соответствии с ними привод. Но чтобы самостоятельно его установить, перед монтажом нужно разобраться в устройстве автоматики.

Принцип работы привода откатных ворот и его устройство

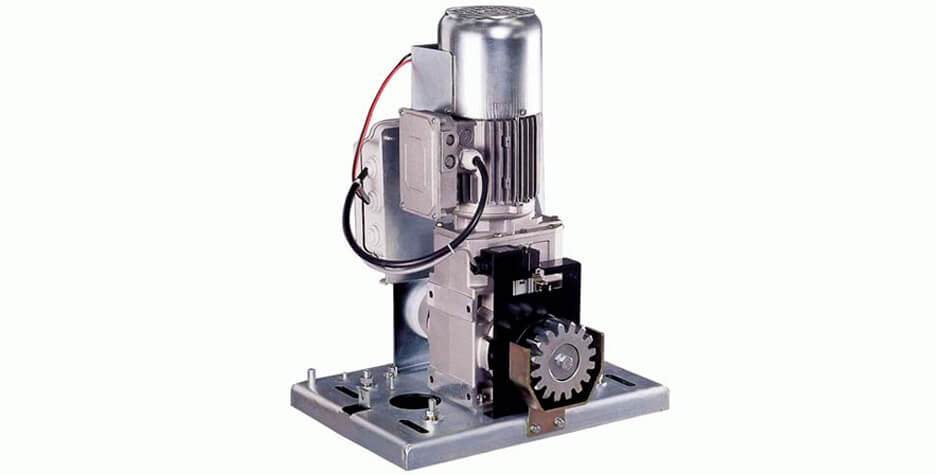

Конструктивно в состав привода входят несколько основных элементов, без которых его работа невозможна.

• Двигатель. Он электрического типа и у него есть ведущая шестерня.
• Редуктор. В зависимости от модели, может использоваться как жидкая, так и консистентная смазка.
• Блок управления.

Интересной особенностью является то, что электропривод прочно запирает ворота в закрытом положении, сдвинуть их вручную не получится. Благодаря этому, установки дополнительного замка не требуется, открыть конструкцию в любом случае сможет только тот, у кого есть брелок управления.

Процесс работы осуществляется очень просто. Электрической начинкой блока управления, а также муфтой, осуществляется управление усилием, передающимся при помощи рейки на конструкцию ворот.

Ознакомившись с принципом работы привода и его устройством, можно приступать к монтажу автоматики.

Монтаж автоматики откатных ворот

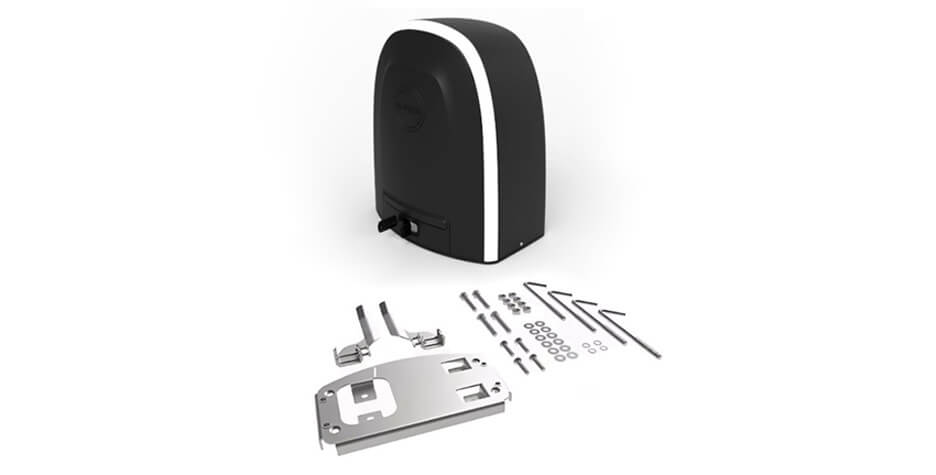

Для начала установки вам потребуются некоторые детали и оборудование:

• привод
• рейка с зубцами
• болты
• фотоэлементы
• пульт
• сварочные инструменты (электрические или газовые)

После того, как вы собрали всё необходимое, начинает монтаж конструкции. Он занимает в среднем от 3 до 8 часов, в зависимости от размеров конструкции. Выполнять работу лучше медленно и внимательно - исправление ошибок может быть очень сложным.

1. Вначале закрепляется привод на швеллере, там же, где находятся ролики. В комплектации устройство есть монтажное основание, использующееся для закрепления. Швеллер располагается между каретками роликов. Чтобы точно вычислить подходящее положение привода, вам нужно расположить на шестеренку рейку таким образом, чтобы было возможно прикрепление ее к каркасу ворот (именно к каркасу, а не направляющей откатных ворот). Привод прикрепляется болтами, перед этим снимите с него крышку и вытяните через получившееся отверстие шнуры.
2. Далее смонтируйте рейку. Для этого отведите створку до конца в открытое положение. Приварите детали крепления рейки, подтяните ворота, приварите следующую часть.
3. Теперь нужно смонтировать выключатели на рейке.
4. Далее остается подключить привод к питанию. Делайте это в строгом соответствии с инструкцией, которая обычно прилагается к каждой модели, чтобы избежать короткого замыкания и поломки.
5. В инструкции вы также найдете информацию о том, как программировать время открытия и закрытия. Для этого обычно нужно закрыть ворота и зажать кнопку Р1.
6. Последний пункт – зафиксировать и подключить фотоэлементы. Они нужны, чтобы ворота не закрывались если между створкой и столбом есть какое-то препятствие, к примеру, человек или машины. Оба фотоэлемента нужно закрепить друг напротив друга. Обычно это крепится на столбах где нижний улавливатель и верхние ролики.

Заключение

Подводя итог можно сказать, что роллетные ворота из экструдированного профиля, с цилиндрическим валовым приводом – это оптимальное решение для установки в гараже частного дома. Такая конструкция благодаря экономии места выигрывает у более традиционных распашных и откатных ворот, а также составляет конкуренцию секционным конструкциям.
