Откатные ворота своими руками
Несмотря на то, что изготовление и монтаж откатных ворот потребуют от вас определенного труда, навыков и наличия некоторые инструментов (сварочного аппарата, перфоратора и т.д.), их всё же можно создать своими руками. И подробная инструкция с рассмотрением основных особенностей и нюансов, а также этапов монтажа, которую вы найдете ниже, вам обязательно пригодится.
Выбираем оптимальную ширину и высоту конструкции
Практика показывает, что если есть возможность, лучше делать ворота большой ширины. Даже если вы уверены, что уже закончили строительство и никакого ремонта у вас не предвидится, а значит, проезд грузовиков на территорию не нужен, лучше подстраховаться.
Чтобы к вам гарантировано смог проехать «Камаз», нужен будет проём шириной в 4,5 метра – с учетом ширины самого автомобиля и пространства для въезда под стандартным углом в 45 градусов. Идеальная же ширина проема – примерно 5 метров.
Но учтите, что ширина проема не является величиной, равной ширине полотна. Оно должно быть больше проема сантиметров на 20. Иначе у вас образуется в закрытом положении небольшая щель между полотном и опорным столбом, которую будет хорошо видно при угле обзора ближе к левому или правому краю проезда.
Что касается высоты, то здесь большое значение имеет высота забора, к которому примыкают ваши ворота. Но расчете высоты полотна ворот следует учитывать, что она будет меньше чем у полотна забор, ведь ворота приподняты над землей на 10-15 см. Если это не учесть, возникнет перепад высоты между воротами и забором, который эстетически выглядит неприятно.
Схема работы откатных ворот
Чтобы установить откатные ворота, нужно понимать базовую схему устройства.
В основе конструкции лежат 2 ролика. Они служат для движения направляющей балки. Ролики обычно располагаются сбоку от проема, а не в нем, чтобы они не мешали проезду автомобилей и проходу людей. На ролики опирается часть полотна, которую обычно называют «противовесом». Длина этой части составляет примерно 50% от ширины проема. Благодаря противовесу, часть направляющей в закрытом положении остается на роликах.
Основой установки всей конструкции является именно монтаж роликов. Их необходимо установить на хороший фундамент, так как именно ролики будут принимать на себя основную нагрузку.

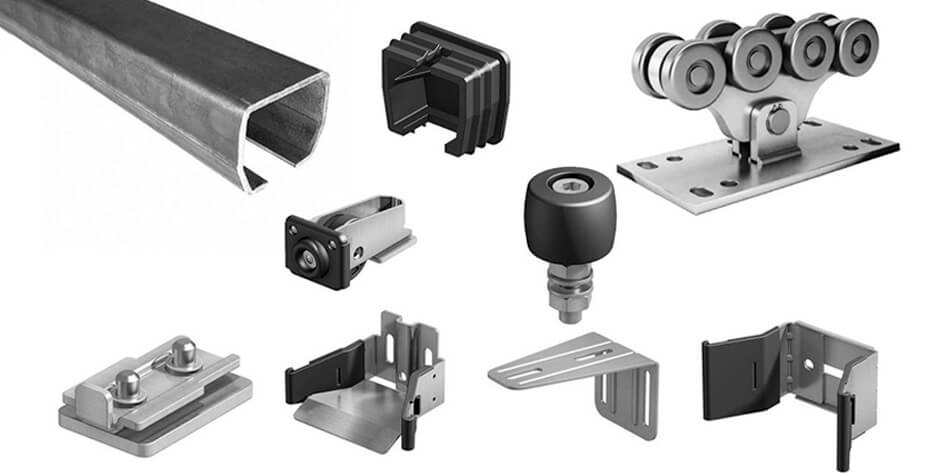

Включая ролики и направляющую, в состав откатных ворот также входят следующие части:
![комплектация откатных ворот](/sites/default/files/article/otkatnye-vorota-svoimi-rukami/otkatnye-vorota-svoimi-rukami-2.jpg)
- поддерживающая шина
- заглушка
- регулируемая подставка
- роликовая опора
- направляющая шина
- опорный ролик
- верхний и нижний улавливатели
Подробнее о функциях этих деталей станет ясно из пошаговой инструкции по установке.
Монтаж откатных ворот своими руками
После того как вы приобрели всё необходимое: полотно, металл для рамы, комплект роликов и другие указанные выше детали, пора приступать к монтажу.

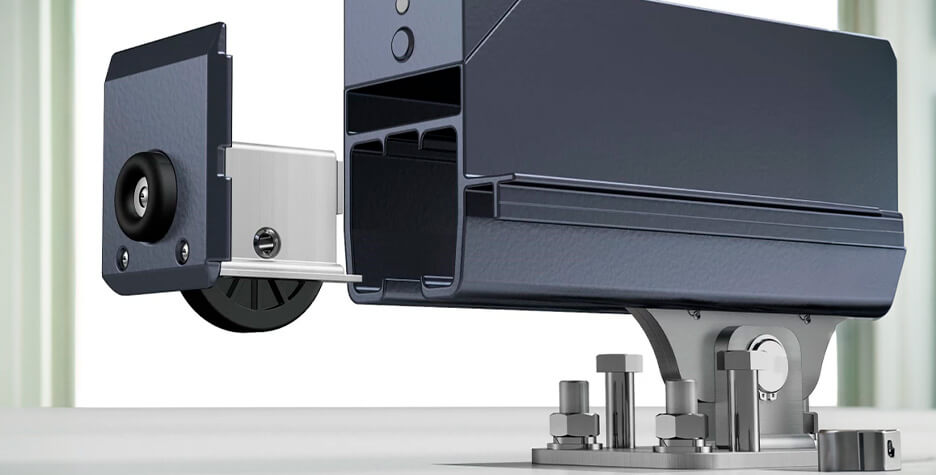

![ролики для движения направляющей балки](/sites/default/files/article/otkatnye-vorota-svoimi-rukami/otkatnye-vorota-svoimi-rukami-1.jpg)
- Вначале, необходимо сделать фундамент под ворота. Он должен быть максимально ровным для нормального расположения основных роликов, а также вспомогательного опорного ролика, который располагает на противоположном конце проема. Потребуются фундамент с армированием глубиной от 60 до 100 см (чем тяжелее ворота, тем глубже) и бетонная площадка.
- Площадка для роликов делается из швеллера, который приваривается к арматуре. Швеллер может быть разной мощности, от 10-го до 20-го. Чем тяжелее ворота, тем мощнее нужен швеллер.
- Затем на ровной площадке из металлического профиля изготавливается каркас ворот с учетом противовеса. К нему приварите из меньшего по диаметру профиля обрешетку. Чтобы дополнительно защитить металл, нужна шлифовка и защитная краска.
- На раму закрепите полотно, из профнастила или другого материала. Стандартно оно крепится при помощи саморезов, расположенных в 20-30 см друг от друга.
- Закрепите направляющую на нижнем уровне. Заведите под нее ролики и установите полотно. На практике, ролики уже приварить после того как хотя бы пару раз открыли и закрыли конструкцию и убедились в ее свободном ходе.
- На столбе, к которому будут стремиться при закрытии ворота, установите улавливатели – на высоте нижней направляющей и верхней части рамы. Если столбы из профиля, то крепите прямо к нему. А вот если столбы сделаны из других материалов, таких как кирпич или бетон, потребуются анкера/дюбеля для закрепления.
Есть несколько дополнительных нюансов. Если вы намерены в будущем установить автоматику, то стоит заранее рассчитать, где будет крепиться привод, проходить кабели и тому подобное. Также, окончательный крепеж всей конструкции стоит делать после предварительного ее тестирования.
Заключение
Сделать откатные ворота и установить их своими руками – вполне возможно. Это так благодаря простоте их конструкции. Но все же, если вы не уверены в своих силах, отдайте эту работу профессионалам. Ошибки в расчетах высоты нагрузки на ролики, глубины необходимого фундамента могут привести к нарушению эстетической картины или даже быстрому износу всей конструкции.
